CIRCUITUL RED81E

Circuitul RED81E este un ciurcuit universal ce gestioneaza incarcarea redresoarelor conform cerintelor producatorilor de baterii si poate fi utilizat la :

- incarcarea baeriilor de start (auto)
- incarcarea bateriilor de tractiune
- incarcarea bateriilor stationare


Modul de functionare poate fi:

- normal cu decuplare la terminarea incarcarii
- regim tampon


Regimul tampon in care poate functiona un redresor, se caracterizeaza prin aceea
ca acesta este permanent in functiune, pornind intermitent pentru a mentine acumulatorul la un nivel de incarcare cât mai apropiat de maxim. In acest mod acumulatorul poate alimenta diversi consumatori cu functionare permanenta sau ocazionala.

Pentru a nu scurta viata acumulatoarelor Pb-acid, incarcarea acestora trebuie efectuata corect ,utilizind redresoare specializate dotate cu circuite electronice de control. Un astfel de circuit este RED81E care urmareste tensiunea la bornele acumulatorului si opreste incarcarea când s-a atins un prag de tensiune impus. Circuitul mentionat este LOW-COST dar foarte util si eficient pentru o gama larga de redresoare.

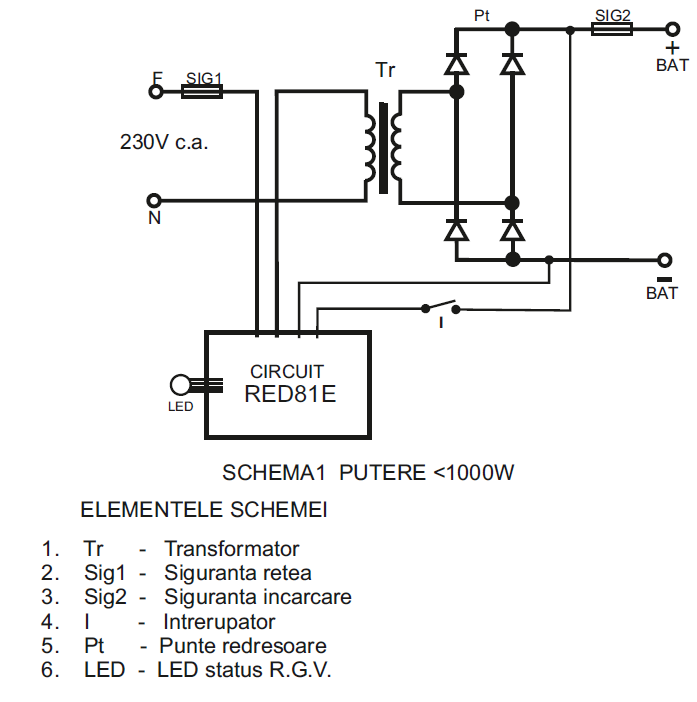

Circuitul este foarte usor de implementat. Asa cum se poate observa in schema prezentata. Este prevazurt cu un conector cu 4 pini din care doi sunt legati
la bornele bateriei, ceilalti reprezentind un contact electric conditionat de releul
de pe placuta. Alimentarea montajului se face direct din acumulatorul ce trebuie sa
fie incarcat. RED81E este disponibil pentru urmatoarele tensiuni nominale: 12V,24V, 36V, 48V si 60V.



DETALII CONSTRUCTIVE

Circuitul RED81E are ca element principal un controler cu 8 pini de la MICROCHIP in care a fost inscris un soft in limbaj assembler , dezvoltat in cadrul companiei noastre. Montajul este prevazut cu un LED care prezinta stadiul procesului de incarcare . Avem la dispozitie si un semireglabil din care se poate ajusta nivelul de tensiune la care se intrerupe incarcarea .

Când pornim incarcarea LED-ul va avea culoarea “rosu”. Aceasta etapa va dura in mod normal câteva ore in functie de stadiul de descarcare al acumulatorul. Dupa depasirea nivelului de 80%LED-ul va deveni “galben”. Când incarcarea este completa LED-ul va fi “verde” si redresorul se va opri.

Suplimentar avem un “TIMMER” de siguranta care poate fi presetat la 8,10 sau 12 ore. In acest mod procesul de incarcare este limitat in timp. Daca timpul de incarcare ajunge la limita incarcarea va fi oprita iar LED-ul de “STATUS” va lumina intermitent având culoarea “galben”. Aceasta situatie poate fi intilnita când acumulatorul pe care il incarcam  are o uzura semnificativa sau avem deficiente in reteaua de alimentare cu energie electrica.

Pentru functionarea in regim tampon RED81E va avea alta varianta de soft.
Astfel vor exista doua praguri de tensiune intre care va fi mentinut acumulatorul, In mod normal bateria se mentine in intervalul corespunzator si LED-ul este “verde”. Daca tensiunea este sub valoarea minima LED-ul de status ne va avertiza prin culoarea “ rosu”. Daca tensiunea depaseste valoarea maxima LED-ul va semnala anomalia prin culoarea “galben”.
