CIRCUITUL RED31E

Circuitul RED30E este conceput pentru comanda in faza a triacelor si tiristoarelor. Poate fi utilizat pentru variatoare de tensiune alternativa, si redresoare comandate. Se pot realiza variatoare de tensiune alternativa pentru sarcini inductive(transformator).

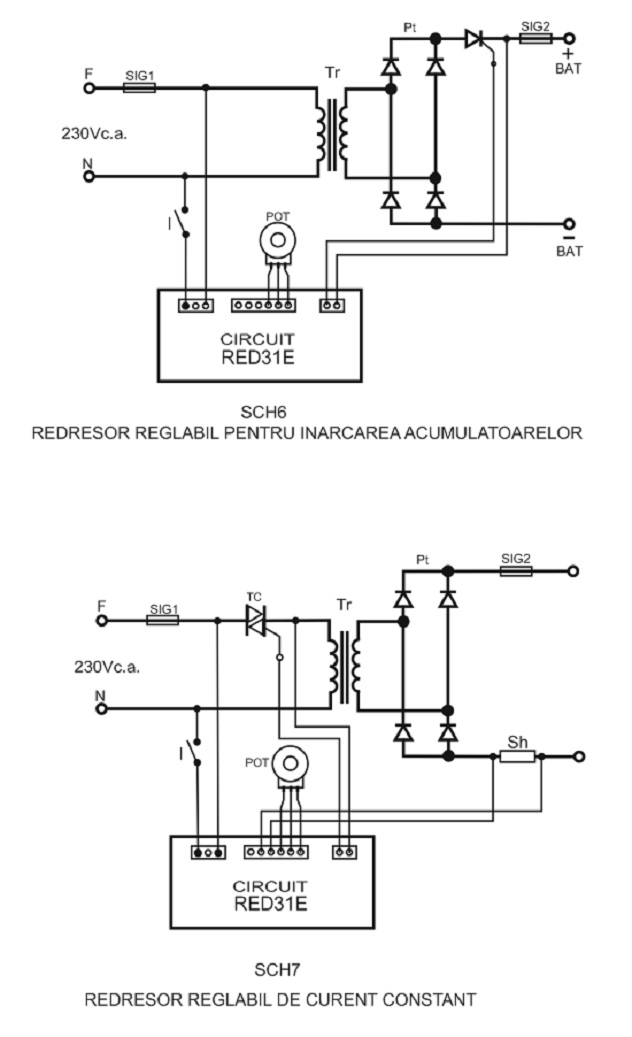

RED30E este un montaj performant, ce ofera tren de impulsuri de comanda bipolare pentru comanda triacelor sau tiristoarelor. Impulsurile de comanda sunt izolate galvanic. Circuitul are ca element principal un microcontroler cu 8 pini de la MICROCHIP al carui soft este dezvoltat de firma “REDRESOARE”. Comanda unghiului de deschidere al triacului sau tiristorului se face de la un potentiometru ce poate fi montat pe un panou. Montajul poate functiona prin comanda directa a tensunii sau in regim de curent constant, a carui valoare este stabilita din potentiometru. Pentru al doilea regim de functionare trebuie sa utilizam un shunt, pentru masurarea curentului, de la care preluam o tensiune. proportionala cu valoarea curentului de sarcina.

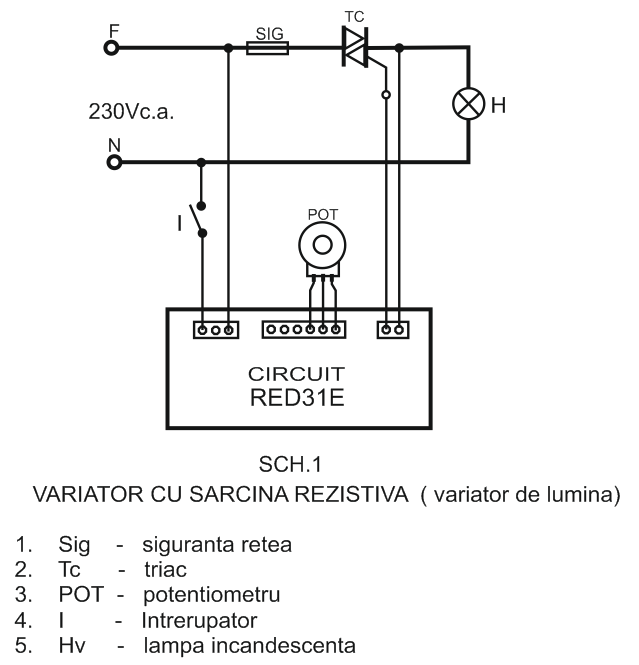

Cea mai simpla schema de utilizare al RED30E este SCH.1 care permite realizarea unui variator de lumina de putere care foloseste lampi incandescente.  Alta sarcina posibila pentru aceasta schema poate fi o rezistenta de incalzire (resou ,cuptor, incalzitor de apa, fir de nichelina etc.)

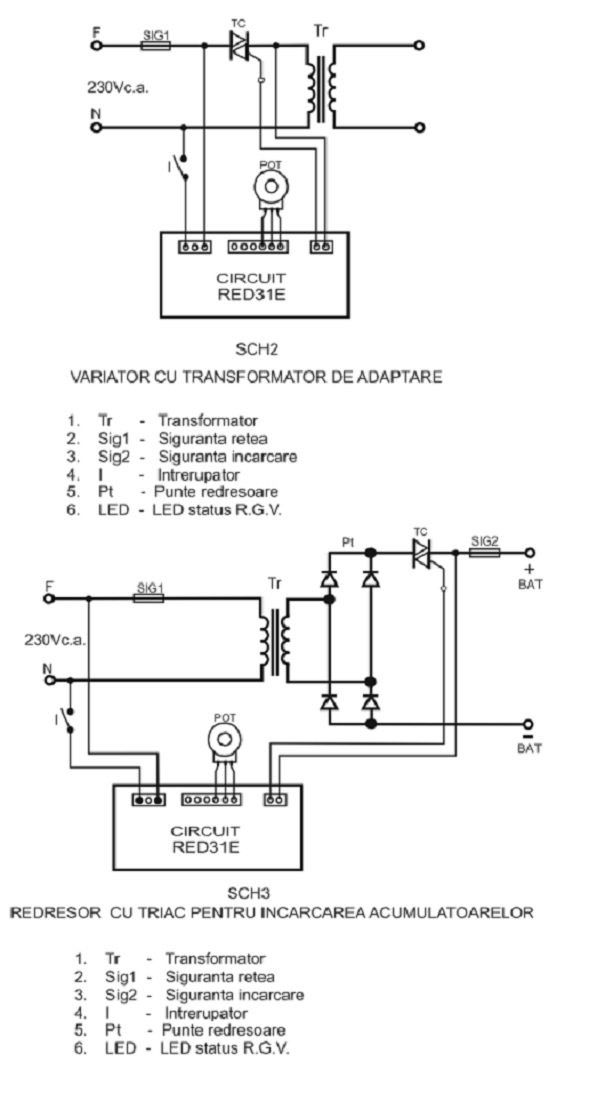

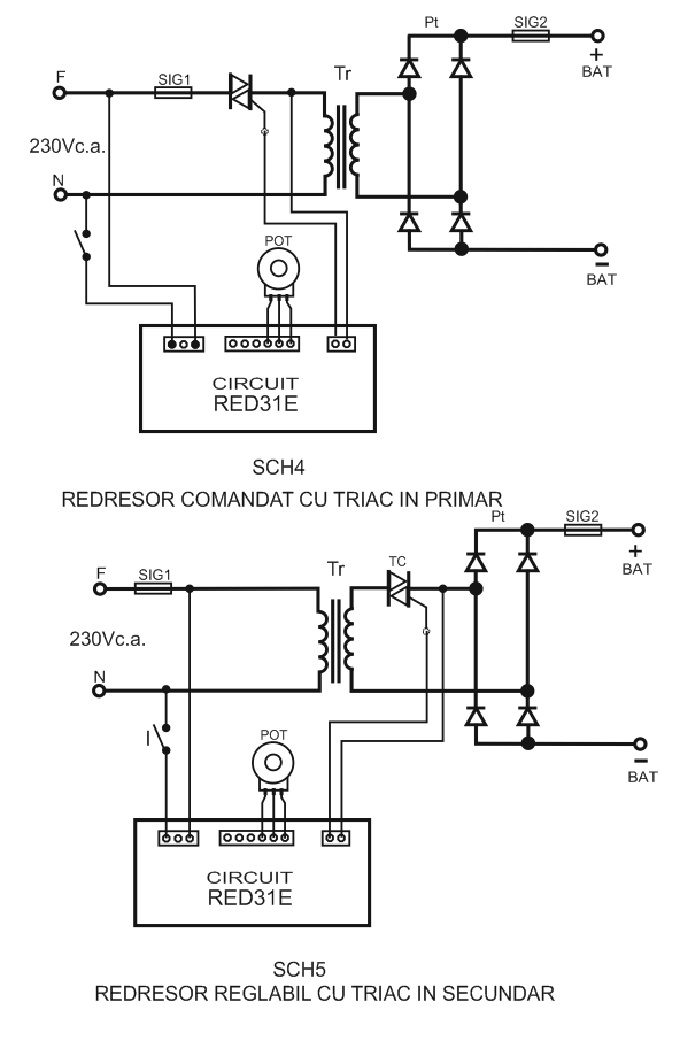

 Alta schema similara este SCH2 in care este utilizat un transformator de adaptare, care are si functia de a separa galvanic circuitul sarcinii.
